Crédits

Ce cours a été construit à partir de plusieurs sources : l'excellent cours de Julien de Villèle dont sont extraits certains passages ; le chapitre 13 du manuel NSI de la collection Tortue chez Ellipse, auteurs : Ballabonski, Conchon, Filliatre, N'Guyen ; les fiches de cours 37 et 38 du Prepabac Première NSI chez Hatier, auteurs : Laurent Signac et Guillaume Connan ; un QCM sur https://doctools.dgpad.net réalisé par Alain Busser.

Présentation du problème de classification

Activité 1

En guise d'introduction au problème de classification par l'algorithme des k plus proches voisins, répondez au QCM réalisé par Alain Busser, qui est proposé à l'adresse https://link.dgpad.net/dsFN.

Dans ce cours, on considère un exemple modèle constitué de 37 Pokemons dont on donne ci-dessous une représentation graphique avec :

• en abscisse leur vitesse
• en ordonnée leur défense
• en couleur leur type : Feu ou Roche

Graphique 1 : Pokemons Feu ou Roche avec deux descripteurs

Les données peuvent être représentées sous forme d'une table contenant 37 enregistrements ayant cette forme :

🐍 Script Python

{'nom': 'Salameche',   'defense': '43',  'vitesse': '65',  'type': 'Feu'}

Chaque enregistrement contient ce qu'on appellera pour la suite :

• deux descripteurs 'defense' et 'vitesse' qui donnent la position du point,
• une unique étiquette 'type' qui donne la couleur du point.

Les valeurs des descripteurs 'defense' et 'vitesse' sont de type str dans l'enregistrement. Il faut donc les convertir en type int ou float pour placer le point dans un repère. En pratique les enregistrements sont extraits de fichiers textes , comme des fichiers CSV, et les descripteurs peuvent représenter des catégories ('mâle', 'femelle' ...) tout autant que des valeurs numériques. On a donc choisi de garder toutes les valeurs en type str et de les convertir selon les besoins de traitement.

Exemples du cours sur Capytale

https://capytale2.ac-paris.fr/web/c/ccb8-603938

Point de cours 1

Le problème de classification auquel l'algorithme des k plus proches voisins tente d'apporter une réponse est le suivant (les trois formulations sont équivalentes) :

• Un nouveau Pokemon a pour 'vitesse' 58 et pour 'defense' 65, quel est son type ?
• Un nouveau point a pour coordonnées (58 ; 65). Quelle est sa couleur ?
• Un nouvel enregistrement a pour descripteurs 'vitesse' : 58 et 'defense' : 65. Quelle est son étiquette ?

Sur le graphique, si on ne considère que le point vert le plus proche (en mesurant à la règle), on peut attribuer l'étiquette 'vert' (type Roche) au nouveau point. Mais si on considère les trois voisins les plus proches , deux sur trois sont rouges et dans ce cas on attribue l'étiquette 'rouge' (type Feu). On voit que le nombre de voisins à considérer est important, de plus la distance doit être définie précisément.

Le paramétrage de l'algorithme peut être effectué par un humain mais son exécution par un ordinateur permet :

• d'automatiser la réponse,
• de répondre rapidement à des milliers ou millions de questions du même type,
• de généraliser à des cas avec plus de deux descripteurs

Algorithme des k plus proches voisins

Activité 2

Regardez la petite video accessible depuis ce lien : algo_1_sur_2.gif

Point de cours 2

Les données sur lesquelles on applique l'algorithme des k plus proches voisins sont :

• une table d'enregistrements (dictionnaires Python) d'objets dont on connait l'étiquette / la classification, nommons la table_pokemon. On peut remplacer enregistrement par : point, donnée ou Pokemon dans notre exemple.
• l'enregistrement d'une nouvelle donnée dont on cherche l'étiquette / la classification, nommons la nouveau_pokemon

Les paramètres de l'algorithme des k plus proches voisins sont :

• Un entier naturel k, généralement impair et compris entre 3 et 10, qui correspond au nombre de voisins les plus proches qui seront examinés.
• Une fonction de distance pour mesurer la proximité entre la nouvelle donnée et toutes les données déjà étiquetées de la table ce qui permettra de sélectionner les k plus proches. Cette distance est mesurée à partir des valeurs de certains descripteurs présents dans les enregistrements, comme 'vitesse' et 'defense' dans l'exemple du cours.

L'algorithme des k plus proches voisins se déroule ainsi :

1. Pour chaque enregistrement / pokemon dans table_pokemon on calcule la distance entre cet enregistrement et celui de nouveau_pokemon. On stocke au fur et à mesure les couples (distance avec chaque nouveau_pokemon, étiquette de l'enregistrement / pokemon) dans un tableau tab_distance.
2. On trie le tableau tab_distance (qui contient des tuple (distance, étiquette)) dans l'ordre croissant selon le critère de distance.
3. On extrait les k plus petits éléments de tab_distance qui correspondent aux k plus proches voisins de nouveau_pokemon dans un tableau k_voisins.
4. On sélectionne l'étiquette majoritaire dans le tableau k_voisins et on l'attribue à nouveau_pokemon parce que c'est le choix majoritaire parmi les k plus proches voisins.

Exemple 1

Exemples du cours sur Capytale

https://capytale2.ac-paris.fr/web/c/ccb8-603938

Détaillons les différentes étapes de l'algorithme des k plus proches voisins sur notre exemple de Pokemons.

• Initialisation : chargement et traitement du jeu de données

On charge le fichier CSV contenant le jeu de données dans une table (un tableau d'enregistrements qui sont des dictionnaires).

🐍 Script Python

In [1]: table_pokemons = charger_fichier_entete('./datas/pokemons.csv')

In [2]: table_pokemons[0]
Out[2]:
{'nom': 'Rattata', 'vie': '30',
 'attaque': '56',  'defense': '35',
 'vitesse': '72',  'type': 'Normal'}

On filtre la table pour extraire les Pokemons de type Feu et Roche. Une étape de traitement des données est souvent nécessaire.

🐍 Script Python

In [3]: table_pokemons_feu_roche = [pok for pok in table_pokemons
   ...:                    if pok['type'] in ['Roche', 'Feu']]

In [4]: len(table_pokemons_feu_roche)
Out[4]: 37

• Étape 1 : calcul des distances

On calcule les distances entre le nouveau Pokemon et tous les Pokemons de la table table_pokemons_feu_roche.

🐍 Script Python

In [5]: nouveau_pokemon = {'vitesse':58, 'attaque' : 120 , 'defense' : 65, 'vie' : 100 }

In [6]: table_pokemons_feu_roche[0] #premier Pokemon de la table
Out[6]:
{'nom': 'Salameche', 'vie': '39',
 'attaque': '52',  'defense': '43',
 'vitesse': '65',  'type': 'Feu'}

In [7]: salameche = table_pokemons_feu_roche[0]

In [8]: distance_euclidienne(nouveau_pokemon, salameche, ['vitesse', 'defense'])
Out[8]: 23.087

In [9]: tab_distance = table_distance_nouveau(table_pokemons_feu_roche, nouveau_pokemon, distance_euclidienne, 'type',                                      ['vitesse', 'defense'])

In [10]: tab_distance[:4]
Out[10]: [(18.385, 'Feu'), (22.091, 'Feu'), (21.19, 'Feu'), (44.598, 'Feu')]

• Étapes 2 et 3 : tri et sélection des k plus proches voisins

On fixe le paramètre k, on trie dans l'ordre croissant le tableau tab_distance suivant le critère de distance et on extrait les k plus proches voisins.

🐍 Script Python

In [11]: k_voisins = trier_puis_extraire(tab_distance, 5)

In [12]: k_voisins
Out[12]: ['Roche', 'Feu', 'Feu', 'Feu', 'Feu']

• Étape 4 : sélection de l'étiquette majoritaire parmi les k plus proches voisins

🐍 Script Python

In [19]: element_majoritaire(k_voisins)
Out[19]: 'Feu'

On peut rassembler toutes les fonctions précédentes en une seule qui renvoie l'étiquette majoritaire parmi les k plus proches voisins.

🐍 Script Python

def etiquetage_knn(table, nouveau, etiquette, tab_descripteur, k,
                   distance = distance_euclidienne):
    tab_distance = table_distance_nouveau(table, nouveau, distance, etiquette, tab_descripteur)
    k_voisins = trier_puis_extraire(tab_distance, k)
    voisin_majoritaire = element_majoritaire(k_voisins)
    return voisin_majoritaire

On peut vérifier que cela donne le même résultat.

🐍 Script Python

In [20]: etiquetage_knn(table_pokemons_feu_roche, nouveau_pokemon, 'type', ['vitesse', 'defense'], 5)
Out[20]: 'Feu'

Choix des paramètres et limites de l'algorithme

Le choix de la distance

\

\

Graphique 2 : distances dans le plan

Point de cours 3

Exemples du cours sur Capytale

https://capytale2.ac-paris.fr/web/c/ccb8-603938

Considérons un nouveau Pokemon et un Pokemon déjà connu dans une table :

🐍 Script Python

In [3]: nouveau_pokemon
Out[3]: {'vitesse': 58, 'attaque': 120, 'defense': 65, 'vie': 100}

In [4]: table_pokemons_feu_roche[1]
Out[4]:
{'nom': 'Reptincel', 'vie': '58',  'attaque': '64',  'defense': '58',  'vitesse': '80',
 'type': 'Feu'}

• Si on caractérise chaque Pokemon par deux descripteurs 'vitesse' et 'defense', on peut représenter deux Pokemons dans le plan par les points A de coordonnées \((58, 65)\) et B de coordonnées \((80, 58)\). On peut calculer la distance AB de plusieurs façons, comme par exemple :

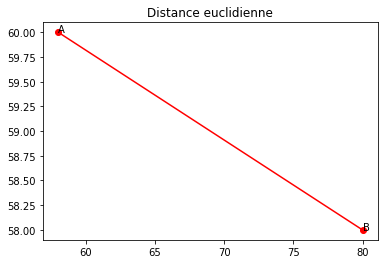

  • La distance euclidienne qui correspond à celle de la règle graduée : \(AB=\sqrt{(x_{B}-x_{A})^{2}+(y_{B}-y_{A})^{2}}=\sqrt{(80-58)^{2}+(58-65)^{2}} \approx 23,087\)

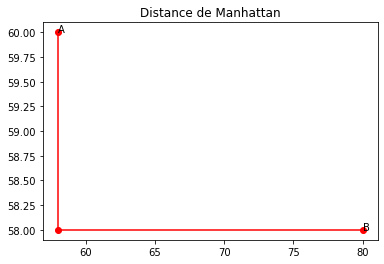

  • La distance de Manhattan qui correspond à la longueur du chemin parcouru pour aller de \(A\) à \(B\) en se déplaçant le long des arêtes d'un quadrillage généré par un repère orthonormé du plan, comme dans le plan d'une ville où les rues se coupent à angle droit : \(AB=\vert x_{B}-x_{A} \vert + \vert y_{B}-y_{A} \vert =\vert 80 - 58 \vert + \vert 58 - 65 \vert = 22 + 7 = 29\)
• Si on caractérise chaque Pokemon par trois descripteurs 'vitesse', 'defense' et 'attaque' on peut les représenter dans l'espace par les points A de coordonnées \((58, 65, 120)\) et B de coordonnées \((80, 58, 64)\). On peut calculer la distance AB de plusieurs façons, comme par exemple en notant \(z\) la troisième coordonnée :
  • La distance euclidienne qui correspond à celle de la règle graduée : \(AB=\sqrt{(x_{B}-x_{A})^{2}+(y_{B}-y_{A})^{2} + (z_{B}-z_{A})^{2}}=\sqrt{(80-58)^{2}+ (58-65)^{2} + (120 - 64)^{2}} \approx 60,572\)
  • La distance de Manhattan qui correspond à la longueur du chemin parcouru pour aller de \(A\) à \(B\) en se déplaçant le long des arêtes d'un quadrillage généré par un repère orthonormé de l'espace : \(AB=\vert x_{B}-x_{A} \vert + \vert y_{B}-y_{A} \vert + \vert z_{B}-z_{A} \vert =\vert 80 - 58 \vert + \vert 58 - 60 \vert + \vert 120 - 64 \vert = 22 + 7 + 56 = 85\)
• On peut généraliser les calculs de distances précédents à 4, 5 ou \(n\) descripteurs.

L'ensemble des k plus proches voisins dépend du choix de la distance qui s'effectue en fonction du jeu de données.

De plus, il faut prêter attention aux différences d'échelles entre les descripteurs : un écart de 50 n'a pas le même sens sur une 'vitesse' mesurée sur une échelle de 0 à 1000 et sur une 'defense' mesurée sur une échelle de 0 à 100. Il peut être intéressant, dans la phase de traitement des données, de les normaliser en ramenant chaque valeur de descripteur dans l'intervalle [0;1] avec le rapport \(\frac{\text{valeur}-\text{valeurMin}}{\text{valeurMax}-\text{valeurMin}}\).

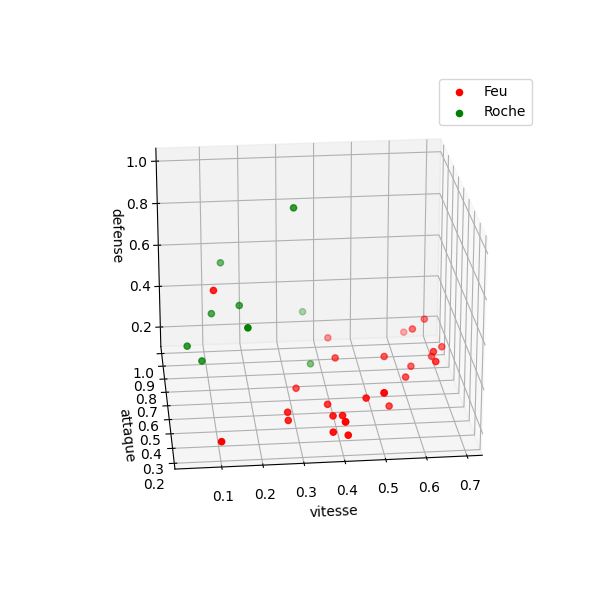

Voici une représentation dans l'espace du jeu de données des 37 Pokemons Roche et Feu avec trois descripteurs 'vitesse', 'defense' et 'attaque'. L'ajout d'un descripteur peut permettre d'améliorer la classification en séparant plus nettement les familles de points selon leur étiquette.

\

Graphique 3 : Pokemons Feu ou Roche avec trois descripteurs

Exercice 1

Dans le plan muni d'un repère orthonormé on a représenté cinq points d'un jeu de données étiquetés :

• trois points d'étiquette 'rond' : A, B et C
• deux points d'étiquette 'croix' : E et F

On considère un nouveau point D sans étiquette.

1. Déterminer les trois points les plus proches de D avec la distance euclidienne.
2. Déterminer les trois points les plus proches de D avec la distance de Manhattan.
3. Quelle est l'étiquette de D si on applique l'algorithme des k plus proches voisins avec k = 3 et la distance euclidienne ? et avec k = 3 et la distance de Manhattan ?

\

Exercice 2

Les distances euclidienne ou de Manhattan s'appliquent à des descripteurs qui prennent des valeurs numériques continues.

La distance de Hammming s'applique à des descripteurs qui sont des séquences de symboles comme des chaînes de caractères ou des suites de bits 0 ou 1 et prend pour valeur le nombre de symboles différents entre deux séquences.

Par exemple, on a distance_hamming('rat', 'raz') = 1 , distance_hamming('rat', 'rater') = 2, distance_hamming('101', '011') = 2 et distance_hamming('1010', '101') = 1.

Écrire en Python une fonction d'en-tête distance_hamming(chaine1, chaine2) qui renvoie la distance de Hamming entre deux chaînes de caractères.

Le choix du paramètre k

Activité 3

Regardez la petite video accessible depuis ce lien : algo_2_sur_2.gif

Point de cours 4

Exemples du cours sur Capytale

https://capytale2.ac-paris.fr/web/c/ccb8-603938

On reprend l'exemple initial du jeu de données de 37 Pokemons Roche et Feu caractérisés par les deux descripteurs 'vitesse' et 'defense' et d'un nouveau Pokemon de 'vitesse' : 58 et 'defense' : 65 représentés sur le graphique 1.

On donne ci-dessous les étiquettes attribués par l'algorithme des k plus proches voisins avec k variant entre 1 et 9.

On observe la sensibilité aux perturbations locales pour les petites valeurs de k : les des deux points les plus proches sont verts, de type Roche , mais les points dans un voisinage plus large sont majoritairement rouges, de type Feu.

D'un autre côté, une valeur de k trop grande prend en compte des points éloignés et la classe majoritaire globalement finit par s'imposer.

En général, on choisit une valeur de k entre 3 et 10 et plutôt un entier impair (pourquoi d'après vous ?)

🐍 Script Python

In [30]: nouveau_pokemon = {'vitesse':58, 'attaque' : 120 , 'defense' : 65, 'vie' : 100 }
    ...: for k in range(1, 11):
    ...:     print(f"k = {k}, etiquette = {etiquetage_knn(table_pokemons_feu_roche, nouveau_pokemon, 'type', ['vitesse', 'defense'], k)}")
    ...:
k = 1, etiquette = Roche
k = 2, etiquette = Roche
k = 3, etiquette = Feu
k = 4, etiquette = Feu
k = 5, etiquette = Feu
k = 6, etiquette = Feu
k = 7, etiquette = Feu
k = 8, etiquette = Feu
k = 9, etiquette = Feu
k = 10, etiquette = Feu

Les limites de l'algorithme

Point de cours 5

L'algorithme des k plus proches voisins permet de répondre à un problème de classification pour tout type de données mais il faut être conscient de ses limites :

• il faut calculer les distances entre une nouvelle donnée et toutes celles du jeu de données ce qui implique une complexité au moins linéaire en temps, ce qui n'est pas tolérable pour des jeux de données de grande taille ou des applications en temps réel
• la qualité de la prédiction repose sur l'hypothèse que les données proches pour la distance choisie sont similaires à la nouvelle donnée
• la qualité du jeu de données est cruciale comme pour tout algorithme de classification.

Histoire de l'intelligence artificielle et des algorithmes d'apprentissage

Point de cours 6

L'algorithme des k plus proches voisins est un exemple simple d'algorithme de classification par apprentissage (machine learning): il exploite un jeu de données connu pour apporter une information, plausible mais pas forcément exacte sur une nouvelle donnée.

Cette famille d'algorithmes est rattachée à la branche de l'informatique dénommée intelligence artificielle qui peut être définie comme la conception des agents rationnels, autonomes et adaptatifs pour résoudre des problèmes « comme ou mieux » que ne le ferait un être humain.

L'intelligence artificielle est apparue dès les débuts de l'informatique dans les années 1950, le mythe d'une créature artificielle intelligente étant un classique de la littérature (Golem, Frankenstein ...). Après avoir connu, un hiver pendant les années 1980-1990, un renouveau important a lieu depuis les années 2000. Le développement d'idées anciennes comme les réseaux de neurones a été favorisé par une accélération des performances matérielles (GPU) et des volumes de données disponibles (essor du web). Les réseaux de neurones profonds (deep learning) rendent possibles des applications proches de certaines aptitudes considérées auparavant comme caractéristiques de l'humain: reconnaissance d'image, du langage, prise de décision ...

Exercice 3

Compléter la frise ci-dessous avec ces événements marquants de l'histoire de l'intelligence artificielle qui sont donnés dans le désordre :

• test de Turing
• victoire d'Alpha-Go sur le meilleur joueur humain de jeu de Go
• premier neurone artificiel imaginé par Mc Culloch et Pitts
• victoire de Watson (IBM) sur les meilleurs joueurs humains au jeu Jeopardy
• victoire de Deep Blue (IBM) sur le champion du monde d'échec Gary Kasparov
• invention du perceptron par Frank Rosenblatt
• conférence de Darmouth
• prix Turing décerné à Yann Le Cun pour ses travaux sur le Deep Learning

\ Graphique 4 : histoire de l'intelligence artificielle

Synthèse

Synthèse

L'algorithme des k plus proches voisins a pour but de classifier une nouvelle donnée en lui attribuant une étiquette à partir des étiquettes déjà connues d'un jeu de données similaires.

L'algorithme n'apporte pas une réponse exacte mais une prédiction dont la qualité dépend du jeu de données, de la distance utilisée pour mesurer la similarité entre deux données et du nombre k de voisins les plus proches parmi lesquels l'étiquette majoritaire sera choisie.

La dernière décennie a connu un essor spectaculaire d'algorithmes de classification par apprentissage bien plus performants et perfectionnés qui s'appuient sur des jeux de données gigantesques et apportent des réponses à des questions comme :

• Quelle est la classe de cet objet sur cette photo ? une voiture ? une moto ? une poussette ?
• Quel est, au vu de ses données médicales, le diagnostic que l'on peut faire sur ce patient ? malade ou pas ?
• Quel est, au vu de sa consommation précédente, le profil de ce consommateur de streaming video ? quelles séries peut-on lui suggérer ?
• Quel est, au vu de son dossier administratif, le profil de ce contribuable ? fraudeur ou pas ?
